No toque la tubería con calefacción directamente, es para la seguridad eléctrica.
Hasta 20.000 metros de longitud;
Fuente de alimentación de un solo extremo, evite la fuente de alimentación adicional;
Tensión nominal hasta 500Vac;
Temperatura de exposición continua hasta 230oC;
Aprobado por CE, ATEX, IECEX y EAC;

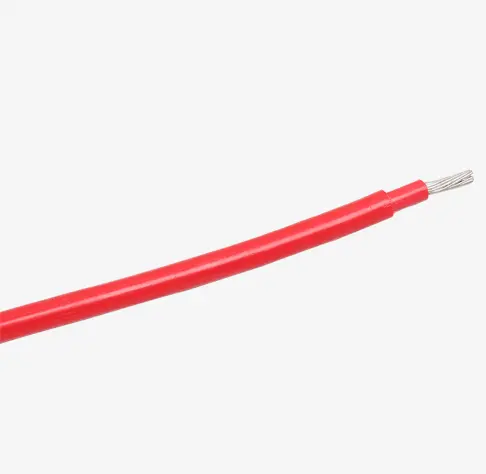

Jiahong Skin Effect Cable es un tipo de cable de trazado de calor de potencia constante de un solo conductor para tuberías industriales de larga distancia. EstoCable calefactor de potencia constanteEs capaz de proporcionar compensación de calor indirecto a la tubería calentada a través del efecto de la piel y el efecto de campo. Se utiliza principalmente para el mantenimiento de la temperatura, la protección de congelación, la calefacción y otras aplicaciones. Generalmente es común en petróleo y gas, refinación, productos químicos o cualquier mercado industrial similar que requiera tuberías calentadas en recorridos largos.
Jiahong Skin Effect Cable se puede instalar junto con el sistema de tuberías. Su instalación simple proporciona un mantenimiento mínimo y garantiza costos operativos extremadamente bajos. Además, Jiahong ofrece todos los accesorios relacionados, como cajas de conexiones y paneles de control. Puede funcionar normalmente durante más de 50 años.
Todos los cables de efecto de piel de Jiahong han sido aprobados por CE, ATEX, IECEX y EAC en Europa. Estos cables de calefacción de potencia constante efecto piel también son aceptados por las marcas internacionales como una solución de calefacción industrial especial.
Cable de calefacción No.1 Exportador en Asia-Pacífico
Más de 25 años de experiencia en fabricación
Equipo de I + D independiente
Informes de prueba completos para Europa y América
Las líneas de producción completas apoyan la entrega rápida
Fuente de soporte One Stop
Jiahong Skin Effect Cable es un tipo de cable de trazado de calor de potencia constante de un solo conductor para tuberías industriales de larga distancia.
El cable proporciona una compensación de calor indirecta a la tubería calentada a través del efecto de la piel y el efecto de campo.
Esta Disposición de calentamiento indirecto permite su uso en lugares peligrosos y en áreas expuestas a corrosivos.
Se utiliza principalmente para el mantenimiento de la temperatura, la protección de congelación, la calefacción y otras aplicaciones.
Es común en petróleo y gas, refinación, productos químicos o cualquier mercado industrial similar que requiera tuberías calentadas en recorridos largos.
El cable de efecto de piel de Jiahong tiene un cable de calefacción de alto voltaje y su voltaje nominal máximo es de 5000Vac. La potencia de salida varía de 15 W/m a 120 W/m.
La temperatura de funcionamiento es de hasta 260 °C.
La sección transversal del cable se personaliza según las necesidades del cliente.
Por lo general, la sección transversal del conductor de la piel del calentador puede hasta 5-30mm2...
El cable del efecto de la piel de Jiahong se puede utilizar para la longitud continua del circuito a 20.000 metros (2*10.000 m), alimentada de una sola fuente.

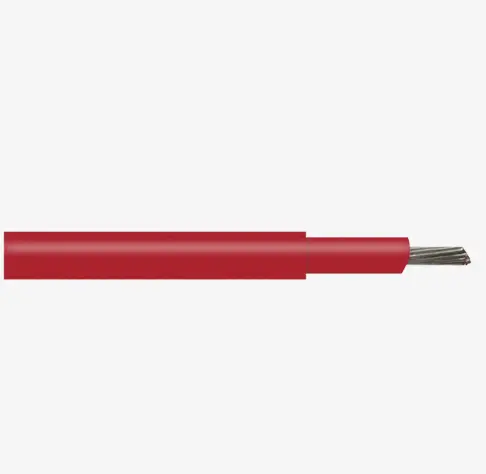

Jiahong Skin Effect Cable tiene una estructura simple que incluye conductor interior y chaqueta exterior. El conductor interno es generalmente un haz de cables de resistencia.
No se calienta a través del conductor interno, por lo que el conductor generalmente está hecho de aleación de metal de alta resistencia.
La chaqueta exterior requiere un material especial que tiene las características de resistencia a altas temperaturas y alto voltaje.
Y El fluoropolímero es el material ideal que a menudo es aceptado por muchas marcas.

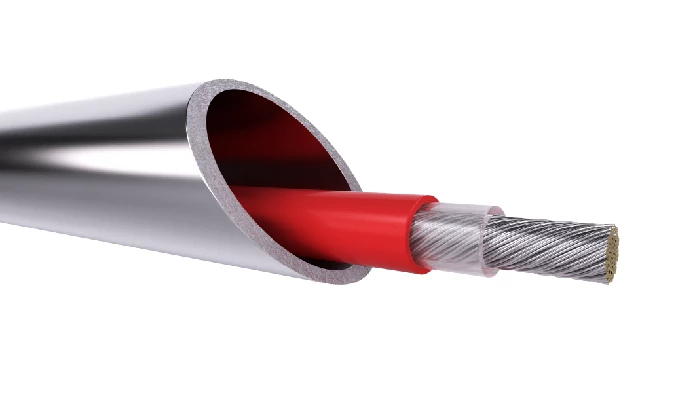

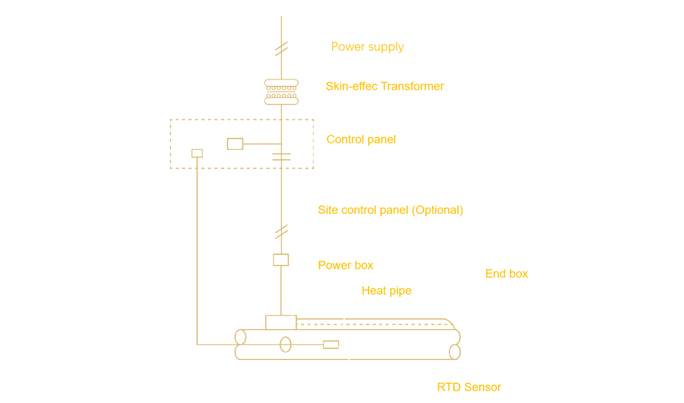

Jiahong Skin Effect Cable necesita ser cargado en un tubo de acero al carbono que tiene fuertes propiedades electromagnéticas.
Y un extremo del cable se conecta al tubo.
El tubo está unido a la tubería que se va a calentar.
Cuando el poder está encendido, la corriente llega al extremo del tubo de acero a través del cable y esto tiene lugar bajo la acción del efecto de campo y del efecto de la piel, la corriente concentrada hacia la superficie interior del tubo de calefacción.
Mientras tanto, el efecto electromagnético hace que la corriente de retorno se concentre en la superficie interior del tubo de calefacción.
Casi no hay voltaje y corriente que se pueda detectar en la superficie exterior.
La corriente corre a través de la impedancia de resistencia mientras regresa a la superficie de la tubería de calefacción y genera calor.
Jiahong Skin Effect Cable proporciona una opción de trazado de calor más rentable para tubos de larga distancia en comparación con los cables calefactores de resistencia tradicionales.
Simplemente instale junto con el sistema de tuberías.
Este método de instalación simple proporciona un mantenimiento mínimo y permite costos operativos extremadamente bajos.
Además, Jiahong ofrece todos los accesorios relacionados, como cajas de conexiones y paneles de control. Jiahong Skin Effect Cable puede funcionar normalmente por más de 50 años. Mientras tanto, Jiahong ofrece una garantía de 25 años.
Todos los cables de efecto de piel de Jiahong han sido aprobados por CE, ATEX, IECEX y EAC en Europa.
Estos cables también son aceptados por marcas internacionales como una solución de calefacción industrial especial.
Jiahong Skin Effect Cable generalmente está empaquetado con carretes de madera en metros. La longitud final depende de la potencia práctica requerida.
También puede tener la información de su empresa impresa por cable y personalizar su propio paquete. Nuestro departamento de diseño se complace en proporcionar ayuda.
| ESF-P especificación técnica del cable calefactor de efecto de piel | ||||||
| Tipo | Conductor Material | Conductor Sección transversal | Máximo Voltaje | Aislamiento Material | Chaqueta exterior Material | Soportar Temperatura |
| ESF-P-06 | Cobre estañado | 6mm2 | 5KV | PFA | PFA | 260 ℃ |
| ESF-P-10 | 10mm2 | |||||
| ESF-P-13 | 13mm2 | |||||
| ESF-P-16 | 16mm2 | |||||
| ESF-P-21 | 21mm2 | |||||
| ESF-P-25 | 25mm2 | |||||
| ESF-P-33 | 33mm2 | |||||
| ESF-P-40 | 40mm2 | |||||
| ESF-P-06 | 6mm2 | FEP | FEP | 205 ℃ | ||
| ESF-P-10 | 10mm2 | |||||
| ESF-P-13 | 13mm2 | |||||
| ESF-P-16 | 16mm2 | |||||
| ESF-P-21 | 21mm2 | |||||
| ESF-P-25 | 25mm2 | |||||
| ESF-P-33 | 33mm2 | |||||
| ESF-P-40 | 40mm2 | |||||
